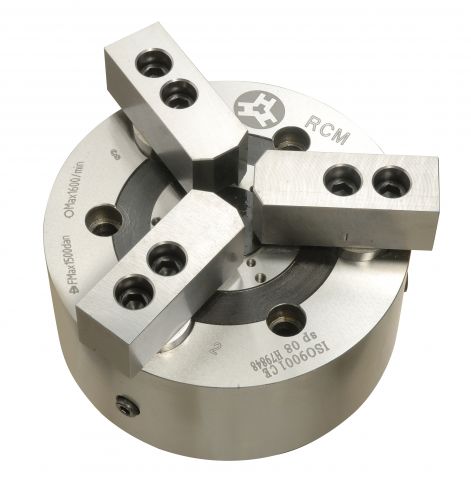

斜拉式外夾夾頭

特殊夾頭

產品特性

1.夾持精度高。

2.夾持時間可以求心及下拉保持厚度精準。

3.生爪可互換視工件而定。

4.跟主軸結合容易。

5.孔做定位裝置。



  • 尺寸表

    型式

    Model

    A

    B

    (h7)

    C

    D

    E

    F

    G

    H

    I

    J

    K

    L

    M

    N

    O

    Max

    Min

    Max

    Min

    SP06

    158

    140

    104.8

    A2-5

    82.563

    M55xP2.0

    34

    M16xP2.0

    38.6

    23.6

    105

    33

    115

    15

    5

    29.0

    14.0

    3-M10

    SP08

    198

    170

    133.4

    A2-6

    106.375

    M60xP2.0

    38

    M20xP2.5

    42.8

    24.8

    140

    30

    115

    17

    5

    33.7

    15.7

    3-M12

    SP10

    248

    220

    171.4

    A2-8

    139.719

    M85xP2.0

    45

    M20xP2.5

    43.0

    25.0

    180

    30

    115

    18

    5

    25.5

     7.5

    3-M16

    SP12

    298

    220

    171.4

    A2-8

    139.719

    M100xP2.0

    50

    M20xP2.5

    50.0

    32.0

    230

    30

    115

    18

    6

    21.0

     3.0

    3-M16

    SP15

    378

    300

    235

    A2-11

    196.869

    M130xP2.0

    60

    M30xP3.5

    60.0

    40.0

    280

    30

    140

    22

    6

    30.0

    10.0

    3-M20

    SP18

    448

    380

    235

    A2-11

    196.869

    M130xP2.0

    60

    M30xP3.5

    60.0

    40.0

    350

    30

    140

    22

    6

    30.0

    10.0

    3-M12

    SP21

    528

    380

    330.2

    A2-15

    285.775

    M155xP3.0

    60

    M30xP3.5

    70.0

    50.0

    400

    50

    160

    27

    6

    35.0

    15.0

    3-M16

    SP24

    608

    380

    330.2

    A2-15

    285.775

    M175xP3.0

    60

    M30xP3.5

    75.0

    50.0

    440

    60

    180

    27

    6

    49.0

    24.0

    3-M16
